| ONA NX 模塊化系列電火花成形加工機床 |
|
 |
|

超過40種不同型號的大型電火花成形機床:
-
采用模塊化設計的ONA NX系列模塊能組合出極其豐富的系列型譜，每個客戶能非常靈活的按自己的實際需求來配置自己的機床.
-
此系列模塊應用驅動軸預裝技術來最大限度的減少整機的組裝時間.
-
每個客戶能以標準機型的價格及交貨期來定制自己的機床.
豐富的X-Y-Z行程配置組合:
-
X travel: X 行程1500, 2000 or 3000 mm
-
Y travel: Y 行程750, 1000 or 1500 mm
-
Z travel: Z 行程650, 800 or 1000 mm

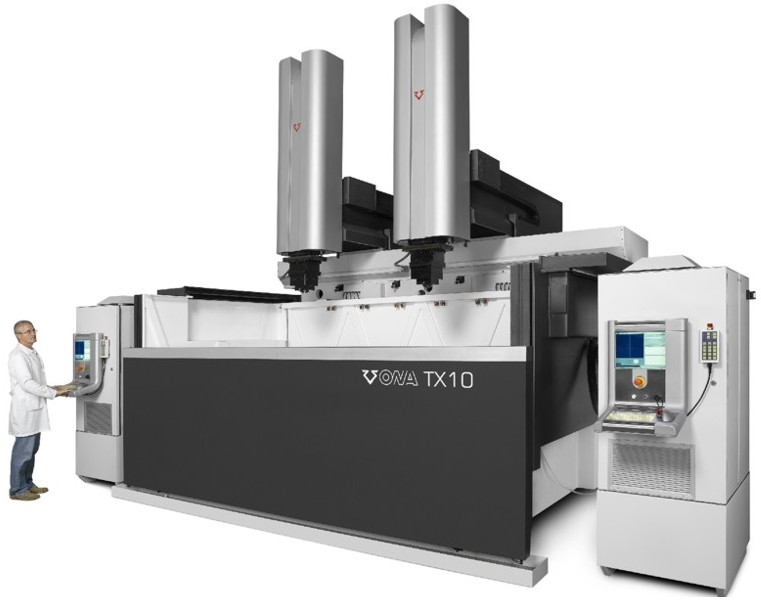

單頭或雙頭:
-
單頭或雙頭均有單獨的CNC及脈沖電源控制。這樣可以在同一個大型工件上同步進行不同型腔的加工
-
機床的床身由微晶球墨鑄鐵鑄成，據極好的剛度和結構穩(wěn)定性.
-
落地式床身允許承載重達20，000Kg的工件.
技術規(guī)格參數(shù)
|
NX 模塊化系列
|
NX7
|
NX8
|
NX10
|
|
X-軸行程(mm)
|
1500
|
2000
|
3000
|
|
Y-軸行程(mm)
|
750 / 1000
|
750 / 1000
|
1000 / 1500
|
|
Z-軸行程(mm)
|
650 / 800
|
650 / 800
|
800 / 1000
|
|
機頭到臺面距離（mm）
|
970 / 1170
|
970 / 1170
|
1170 / 1450
|
|
工作液箱內部尺寸*
|
長 (mm)
|
2300
|
2800
|
4000
|
|
寬 (mm)
|
1300
|
1300
|
1500
|
|
高 (mm)
|
700
|
700
|
1000
|
|
工作臺面尺寸 * (mm)
|
1700 x 1000
|
2200 x 1000
|
3200 x 1600
|
|
工作臺承載 (Kg)
|
10000
|
15000
|
20000
|
|
工作液箱開門方式
|
升降式
|
升降式
|
升降式
|
|
電極最大重量 (Kg)
|
200
|
200
|
200
|
|
最大放電密度 平均值/峰值（安培）
|
60 / 100
|
60 / 100
|
60 / 100
|
|
|
|
|
|
|
|
|
