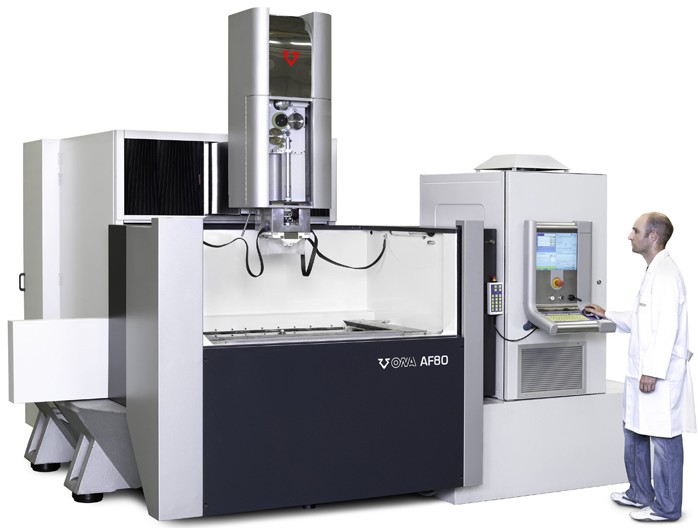

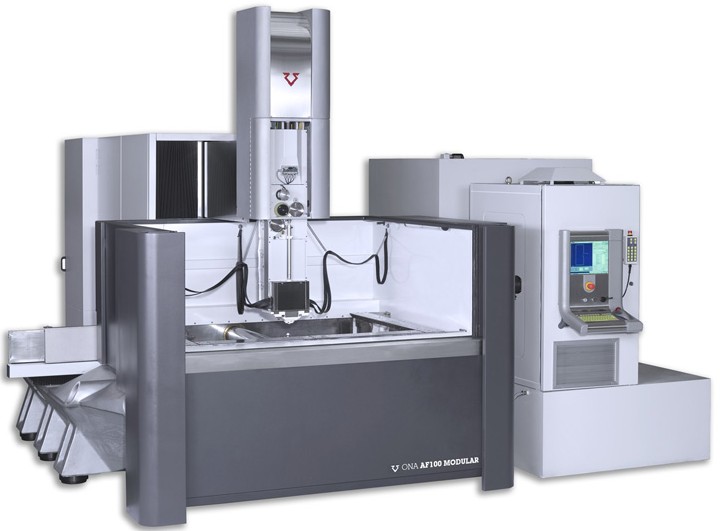

| ONA AF 模塊化系列電火花線切割加工機床 |
|
 |
|

超過29種不同型號的大型電火花線切割機床
-
采用模塊化設計的ONA AF系列模塊能組合出極其豐富的系列型譜，每個客戶能非常靈活的按自己的實際需求來配置自己的機床
-
此系列模塊應用驅動軸預裝技術來最大限度的減少整機的組裝時間.
-
每個客戶能以標準機型的價格及交貨期來定制自己的機床.
豐富的X-Y-Z行程配置組合
-
X travel X 行程: 800, 1000, 1500 or 2000 mm
-
Y travel Y 行程: 600, 800, 1000 or 1300 mm
-
Z travel Z 行程: 500, 600 or 700 mm
高剛度的機械結構
-
機床的床身由微晶球墨鑄鐵鑄成，據極好的剛度和結構穩定性.
-
落地式床身.
-
允許承載重達10，000Kg的工件.
生產效率最大化
新的ONA AF 模塊化系列機床以其高切割速度(450 mm2/minute 線徑 0.33 mm 和 370 mm2/minute 線徑 0.30 mm) 以及低維護成本而著稱，其秘密武器是歐納的環保型免維護過濾系統ONA Aqua Prima， 一個完全不需要更換濾芯的系統。.
表面完整性100%保護
ONA AF 配置 Easycut 脈沖電源，該脈沖電源能100%的達到反電解電加工效果，在不影響加工速度的同時使表面完整性100%得到保護（最佳表面粗糙度：0.2 µm Ra – 6 VDI).
6 軸控制 CNC
AF 系列機床配備最新一代CNC， ONA – W64， 能6軸控制，5軸聯動（B,X,Y,U,V），同時還能進行附件會轉軸的控制.
技術規格參數
|
AF模塊化系列
|
AF60
|
AF80
|
AF100
|
AF130
|
|
X-軸行程)(mm)
|
800
|
1000
|
1500
|
2000
|
|
Y-軸行程)(mm
|
600
|
600 / 800 / 1000
|
1000 / 1300
|
1000 / 1300
|
|
Z-軸行程)(mm)
|
500 / 600 / 700
|
500 / 600 / 700
|
600 / 700
|
600 / 700
|
|
工作液箱內部尺寸 *
|
長 (mm)
|
1300
|
1500
|
1950
|
2500
|
|
寬 (mm)
|
1040
|
1040
|
1600
|
1600
|
|
高 (mm)
|
500
|
500
|
600
|
600
|
|
工作臺允許承載(Kg)
|
5000
|
5000
|
10000
|
10000
|
|
U-V 行程 (mm)
|
500 x 500
|
500 x 500
|
500 x 500
|
500 x 500
|
|
Maximum taper angle (º)
|
± 30º / 400 mm
|
± 30º / 400 mm
|
± 30º / 400 mm
|
± 30º / 400 mm
|
|
線徑 (mm)
|
0.20 - 0.33
|
0.20 - 0.30
|
0.20 - 0.30
|
0.20 - 0.30
|
* Ask details for the different possible configurations. The indicated data correspond to the smaller machine configuration of each model.
其他參數:
|
火花專家系統
|
標準配置
|
|
“自動策略”(不再單一依賴 G-code編程)
|
標準配置
|
|
CAD/CAM軟件ESPRIT GOLD
|
選配部件
|
|
專利產品礦物質過濾系統（免維護）
|
選配部件
|
|
可編程“Z”軸定位
|
標準配置
|
|
全自動穿絲(AWT)及再穿絲機構
|
標準配置
|
|
升降門
|
標準配置
|
|
切線器
|
標準配置
|
|
手控器
|
標準配置
|
|
|
|
|
|
|
|
|
