| ONA NX 標準化系列電火花成形加工機床 |
|
 |
|

技術規格
-
所有的機床均設計成具備與各種自動化設施互聯的能力
-
落地式床身結構設計使得X 及Y軸的行程可按需加大的同時允許較大的承載能力和穩定性。
-
高速脈沖技術產生如下與眾不同的效果：
-
有效縮短極端困難條件下的加工時間.
-
有效提高大面積放電的均勻性VDI 20 - Ra 1.00 µm on 225 cm² - 35 in 2 ).
-
有效提高深槽放電的表面質量及形狀精度(VDI 20 - Ra 1.00 µm，100 mm – 4 inches 范圍).
-
CNC配置了火花專家系統來確保即是在無人值機時100%的保證加工質量(with surface finish to VDI =0 - Ra 0.10 µm).
-
新的SAAC系統能使即便是很復雜的電極仍然能將脈沖電源的放電加工效能發揮到極致，特別適用于端部細小面積的組合放電
-
6軸聯動控制CNC (X, Y, Z, C, A, B)。ONA – S64 帶有A-SPACE（空間放電功能），可以對任何方向進行可編程放電加工（球形，錐形加工及平動加工，矢量加工等）.
-
可觀的成本節省。NX系列可配置完全自動化的過濾系統，可保證10，000工作小時的連續操作而免維護，同時達到極佳的過濾效果(1 µm)。
技術規格
|
NX標準型
|
NX3 / NX3F
|
NX3C
|

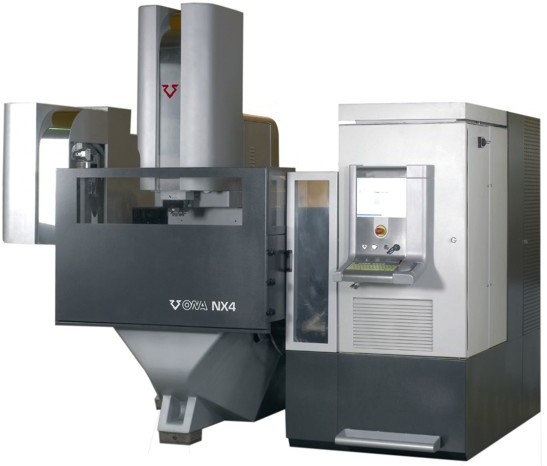

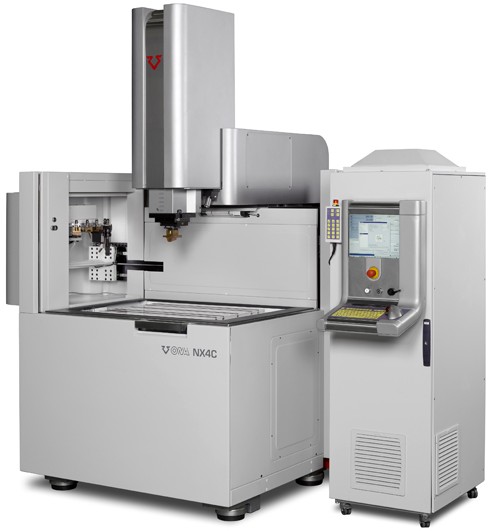

NX4 / NX4C
|

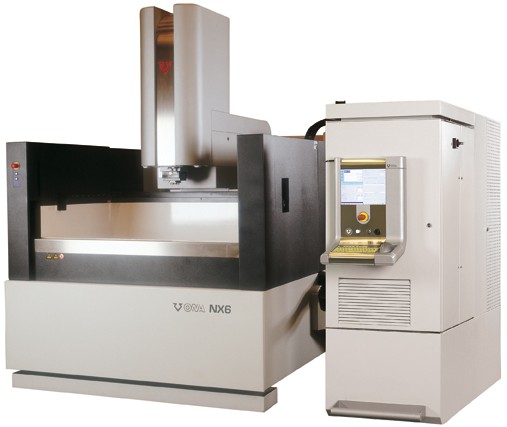

NX6
|
|
X-軸行程(mm)
|
400
|
400
|
600
|
1000
|
|
Y-軸行程(mm)
|
300
|
300
|
400
|
600
|
|
Z-軸行程(mm)
|
300
|
300
|
400
|
500
|
|
機頭到臺面距離（mm）
|
450
|
450
|
680
|
800
|
|
工作液箱內部尺寸
|
長(mm)
|
900 / 800
|
910
|
1200 / 1100
|
1700
|
|
寬(mm)
|
600 / 500
|
610
|
770
|
1000
|
|
高(mm)
|
300 / 380
|
350
|
450
|
600
|
|
工作臺尺寸
|
600 x 400
|
600 x 500
|
800 x 600
|
1200 x 800
|
|
工作臺承載(Kg)
|
750
|
750
|
1500
|
4000
|
|
工作液箱開門方式
|
前開式
|
升降式
|
* / 升降式
|
升降式
|
|
電極最大重量 (Kg)
|
100 / 50
|
100
|
200
|
200
|
|
峰值電流 (Amp)
|
60 / 100
|
60 / 100
|
60 / 100
|
60 / 100
|
其他參數:
|
超細鏡面加工脈沖電源單元（表面粗糙度達VDI=0）
|
標準配置
|
|
超長壽命過濾系統（至少10，000工作小時）
|
標準配置
|
|
全自動過濾單元
|
標準配置
|
|
火花專家系統
|
標準配置
|
|
輪廓及螺旋加工能力
|
附件C 軸，選擇部件
|
|
直線型電極自動交換系統，從6 個刀位到40個刀位
|
選擇部件
|
|
第四軸聯動功能
|
選擇部件
|
|
遠程控制功能
|
標準配置
|
|
電流密度120安培的脈沖電源（峰值達200安培）
|
選擇部件
|
|
電流密度240安培的脈沖電源（峰值達400安培）
|
選擇部件
|
|
|
|
|
|
|
|
|
